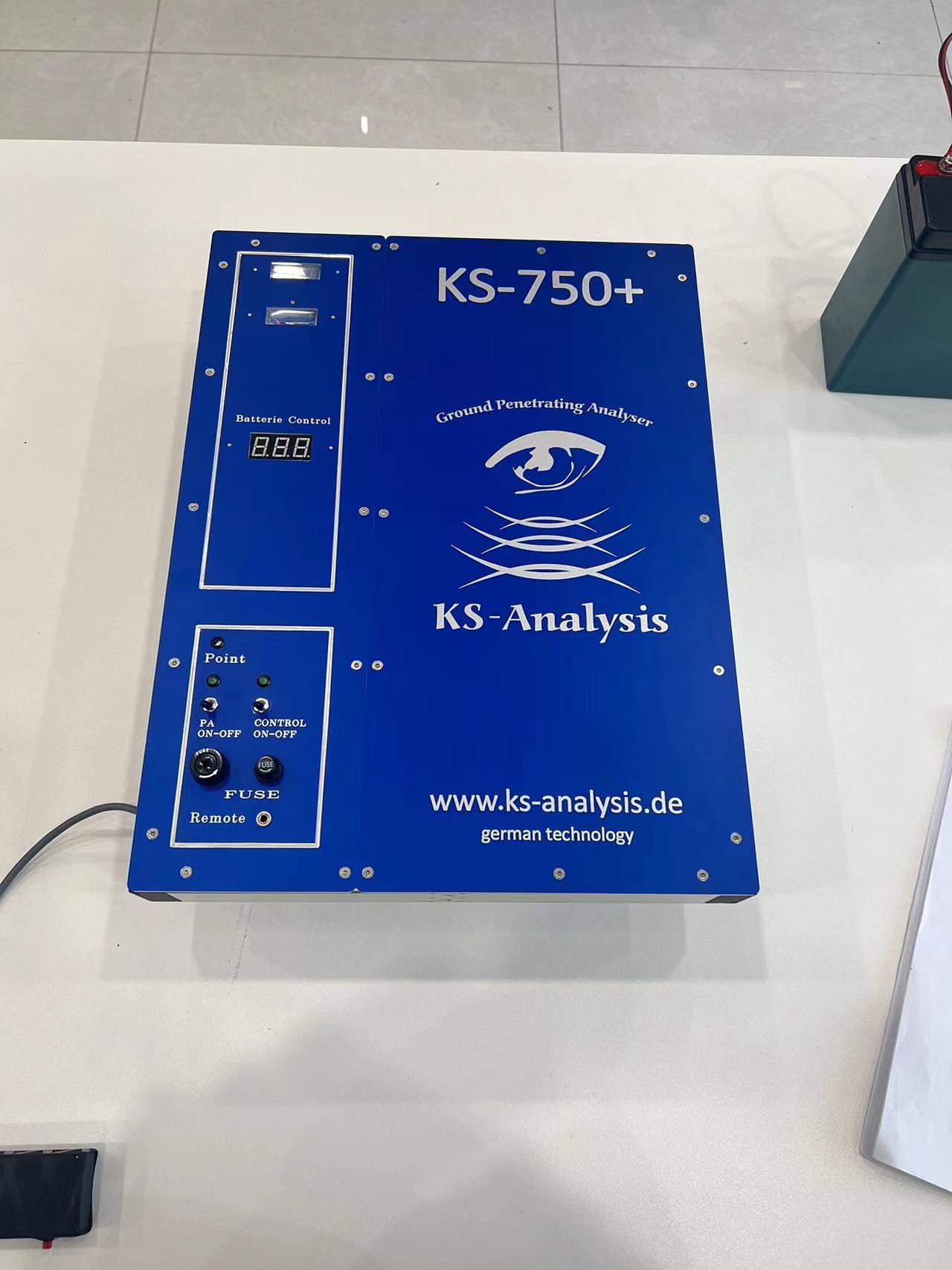

德国KS750+
德国KS750+是一款FMCW调频连续波探地雷达，主打空腔与金属定位，无需换天线即可多深度探测，速度为KS700的4倍，兼顾深度与分辨率，单人便携操作。
一、核心原理与设计
- FMCW雷达：发射接收一体化天线，全方位屏蔽，信号垂直地下，减少散射与倾斜误差。
- 垂直波束聚焦：精准定位目标垂直位置，避免传统雷达常见倾斜误差。
- 免换天线：通过软件设置实现不同深度搜索，适配多种场景。
二、关键参数
- 探测深度：固体岩石可达40米，石灰岩等条件下最深约60米。
- 尺寸重量：主机445×334×120mm（不含把手）；主机5.1kg（不含电池），含配件约16kg。
- 电源续航：12V/18Ah锂电池，连续工作约8小时。
- 采样性能：采样时间20ns - 100ns，实时采样频率25.1kHz - 50MHz，最大1GHz。
- 工作环境：全地形适用，适配严寒等恶劣环境。
三、核心功能与数据处理
- 2D现场分析：实时剖面，快速定位空洞、金属等异常。

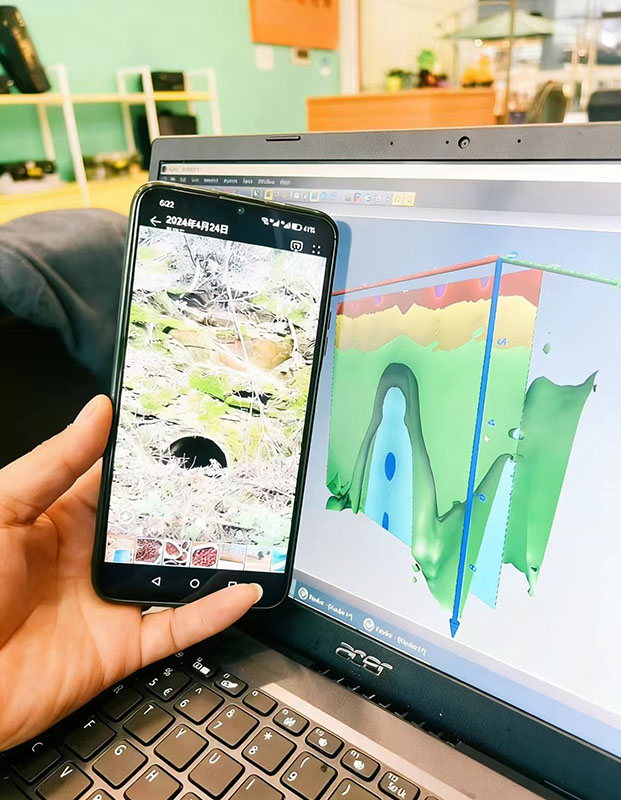

- 3D成像升级：多测线扫描合成3D模型，直观展示目标形态、深度与空间分布（如管道、墓穴）。
- 数据导出：USB传输至电脑/平板，支持Golden Surfer Voxler等软件后处理，输出位置、深度、轮廓等信息。
- 参数可调：功率、信号记录时间等可设，适配特殊搜索需求。
四、组成与配件
- 主机：电子控制单元+一体化屏蔽天线。
- 电源：12V/18Ah锂电池，配连接线。
- 数据传输：USB电缆。
- 软件：标配2D分析软件，可选3D成像升级包。
- 其他：便携把手、操作手册、校准工具。
五、应用场景
- 考古/寻宝：定位金属窖藏、古墓葬、遗迹结构。
- 地质勘探：岩层裂隙、溶洞、地下水源探测。
- 工程检测：隧道衬砌空洞、地下管线、竖井定位。
- 安全排查：未爆物、地下隐患、污染场地检测。
六、使用要点
- 测线规划：平行网格布测，间距1-3米（物体越大间距可越大）。
- 干扰规避：远离大型金属结构、电力线等强电磁干扰源。
- 环境适配：全地形可用，严寒环境稳定工作，地形起伏过大时需调整测线。
- 数据质控：现场复核异常点，结合软件自动识别与人工判读提升精度。
