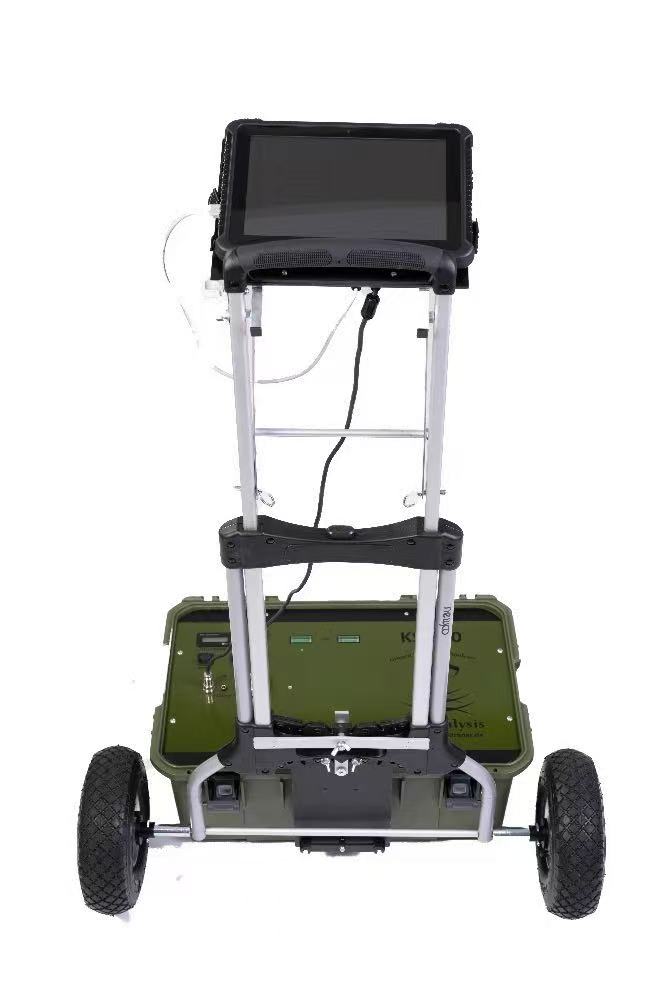

KS800-3D成像探地雷达

德国KS800探地雷达是KS Analysis推出的高端地下探测设备，基于FMCW调频连续波技术，主打全深度范围无天线切换探测，兼具30-60米深层探测能力与高精度成像效果，适配地质勘探、考古发掘、工程检测等多场景无损探测需求，凭借自动化操作与智能数据处理系统，成为行业高效探测的标杆产品。

二、核心工作原理

采用发射/接收一体化（T/R）天线设计，通过持续发射宽频电磁波（适配不同地下介质特性），利用电磁波在不同介质界面（如土壤与金属、岩石与空洞、土壤与水体）的反射差异，捕捉反射回波的时间、幅度等参数。结合FMCW技术优势，有效降低信号衰减，提升深层目标探测精度，再通过内置软件完成信号滤波、数据转换，最终生成2D剖面与3D立体成像，直观呈现地下目标的位置、形态与深度信息。

1. 全深度免换天线探测：单一T/R天线覆盖30-60米全深度范围，无需手动切换天线，简化操作流程，提升探测效率，适配浅层小型目标与深层大型结构同步探测需求。

2. 自动化数据采集：支持连续测量模式，无需返回起点即可完成全域扫描，数据自动记录存储，无需手动触发，避免人为操作误差，大幅缩短作业时间。

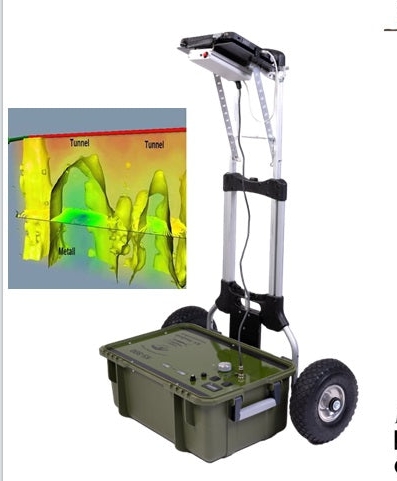

3. 实时2D/3D成像：测量结果即时显示为2D剖面图像，软件自动完成3D模型转换，可现场查看地下目标空间分布；支持导入Golden Surfer Voxler等专业软件进行深度分析。

4. 智能适配与升级：通过互联网实现软件自动更新，适配不同探测场景的算法优化；具备环境自适应能力，可根据地下介质（土壤、岩石、水体）特性调整信号参数，提升复杂环境下的探测精度。

5. 高防护设计：触控屏采用防水防震工艺，主机结构紧凑坚固，可耐受野外恶劣环境（高低温、潮湿、轻微碰撞），适配户外复杂作业场景。

五、系统组成与配件

• 核心单元：集成T/R天线的探测主机（含信号发射/接收模块、数据处理单元）；

• 操作终端：防水防震触控屏（内置2D/3D分析软件）；

• 辅助设备：移动推车（提升便携性）、15Ah锂聚合物电池及充电器；

• 传输与存储：USB数据线、外部存储介质接口；

• 防护配件：运输与野外作业专用防护箱，保障设备转运安全。

六、典型应用场景

1. 地质与矿产勘探：探测地下岩层裂隙、溶洞、地下水源、矿产资源分布，为矿产开采、水利工程提供地质数据支撑；

2. 考古发掘：定位古墓葬、历史遗迹、金属窖藏等地下文物，实现无损探测，避免破坏文物本体；

3. 工程检测：排查道路、桥梁、隧道下方的空洞、脱空隐患，定位地下管线（电缆、管道）、竖井等设施，为工程施工与维护提供安全依据；

4. 安全排查：检测地下未爆物、废弃设施，识别污染场地的地下污染物分布，适配市政安全与环境治理需求；

5. 墙体扫描：穿透厚墙体探测内部结构，适配建筑安全检测、历史建筑保护等场景。

七、使用优势总结

• 高效性：连续测量+自动数据记录，作业效率较传统设备提升80%，大幅缩短探测周期；

• 精准性：FMCW技术+8位垂直分辨率，深层目标定位误差≤±5%，满足专业探测精度要求；

• 易用性：单人操作+折叠式便携设计，触控屏直观操作，无需复杂培训即可上手；

• 兼容性：支持多格式数据导出，兼容主流后期分析软件，适配科研与工程报告生成需求。
